Hệ thống điều khiển FCPilot
Có thể lắp đặt lớp phủ bảo vệ chống thấm nước cho đường đi của ánh sáng để đảm bảo thiết bị hoạt động ổn định khi ứng dụng trên dây chuyền sản xuất đòi hỏi phải phun rửa.
Cấu trúc chia tách, đường dẫn quang nhỏ gọn, lắp đặt linh hoạt

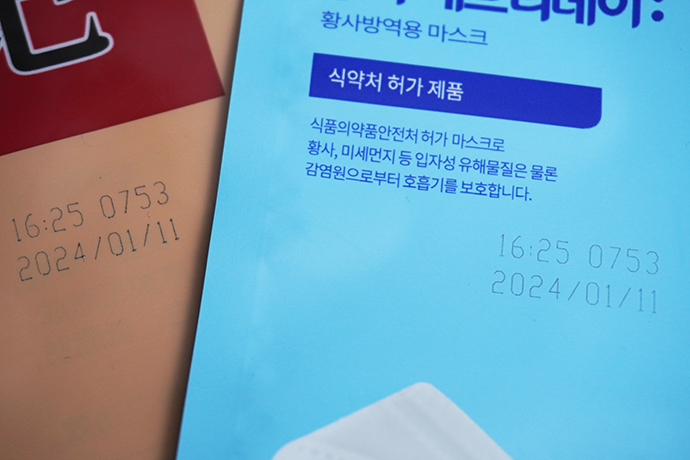

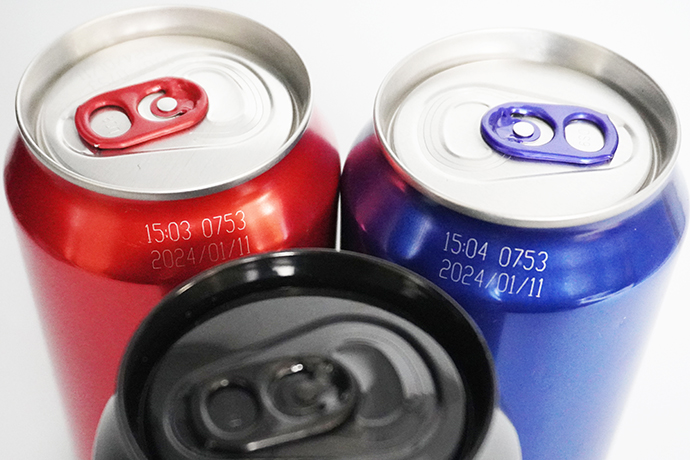

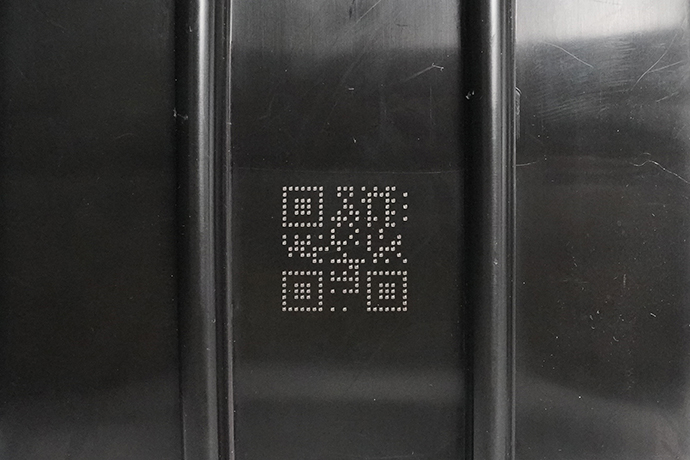

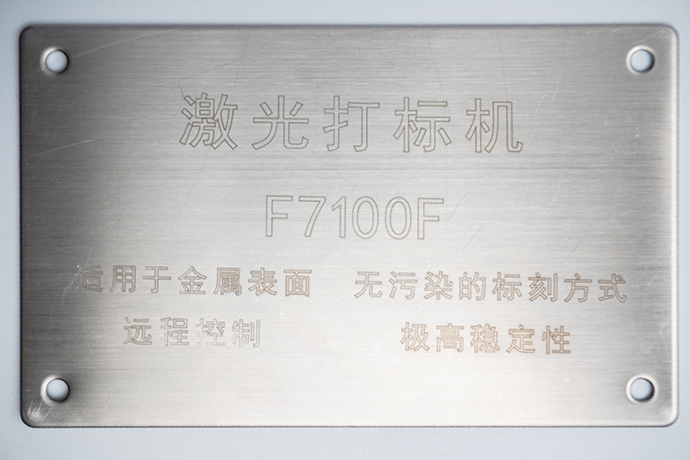

Bước sóng laser là 1064nm, có thể đạt được hiệu quả khắc tốt hơn trên các sản phẩm kim loạiHiệu ứng in
Thông số sản phẩm
Cấu hình và thông số của dòng F7100F
| Các loại và đặc điểm của Laser | Ống laser: Laser sợi xung Ytterbium (Yb) Bước sóng: 1055-1070nm Hệ thống làm mát: làm mát bằng không khí |
|---|---|
| Ứng dụng/chất nền | Bao bì nhôm hoặc thép, vật liệu kim loại khác, bao bì mềm, nhựa cứng hoặc các vật liệu polyme khác (như HDPE, PP, PVC, PS, v.v.)* |
| Tốc độ (tĩnh hoặc bay) | Tốc độ đánh dấu bằng máy đo điện kế: lên đến 9000 mm/giây* Tốc độ đường dây: lên đến 4600 mm/giây (15 ft/giây)* |
| Đặc điểm đánh dấu | Số dòng in: chỉ giới hạn bởi chiều cao ký tự và vùng in Phông chữ tiêu chuẩn công nghiệp (Windows® TrueType®) và phông chữ một dòng, mã có thể đọc bằng máy (OCR, ma trận 2D, v.v.) Mã vạch: Code128A, Code128B, Code128C, Code39, Code93 Mã 2D: QR-Code, Data Matrix, Aztec-Code, Han Xin-Code Đồ họa, logo, nhãn hiệu, v.v. Số sê-ri và lô tuyến tính, tròn, cung, đảo ngược, xoay Mã hóa ngày, lớp và thời gian tự động; đồng hồ thời gian thực |
| Giao tiếp và giao diện I/O | UDP, TCP/IP và RS232 Bộ mã hóa và phát hiện sản phẩm Đầu vào kích hoạt 3 đầu vào/2 đầu ra cho tín hiệu khởi động/dừng, khóa liên động máy/người vận hành, đầu ra cảnh báo |
| Giao diện | Hệ thống điều khiển: FCPilot Kích thước màn hình hiển thị: 10,1 inch |
| Tiêu chuẩn và tùy chọn | Cấu hình tiêu chuẩn: máy chủ, giá đỡ điều chỉnh máy laser hợp kim nhôm 2D, màn hình cảm ứng ngoài 10,1 inch, mắt điện quang, giá đỡ mắt điện điều chỉnh đa năng, bộ dụng cụ lục giác; Cấu hình tùy chọn: mắt điện đầu lớn, bộ đồng bộ hóa 2000p, giá đỡ bộ đồng bộ hóa, bánh xe tựa lưng bộ đồng bộ hóa, máy hút khói (đầu đơn), ống kính tùy chọn (để biết chi tiết, vui lòng xem bảng bên dưới "Khu vực đánh dấu và tiêu cự") |
| Diện tích đánh dấu và tiêu cự (mm) | Gương sợi quang/F80-50*50 gương sợi quang/F100-70*70 gương sợi quang/F163-110*110 (tiêu chuẩn) gương sợi quang/F210-150*150 gương sợi quang/F290-200*200 gương sợi quang/F380-250*250 gương sợi quang/F420-300*300 gương sợi quang/F470-350*350 gương sợi quang/F525-400*400 gương sợi quang/F680-500*500 |
| Tính chất vật lý | Nhiệt độ môi trường: 5-40°C (41-104°F) Độ ẩm môi trường: 10%-90%, không ngưng tụ Yêu cầu về điện: 240 VAC, ~50/60 Hz, 1 PH, 0,80 kW Kích thước máy: Xem bản vẽ kích thước để biết chi tiết Trọng lượng tịnh của máy: 5/19kg (đầu laser/khung máy) |
| Lưu ý: (1): | *Tùy thuộc vào chất nền và kích thước/độ phức tạp của thông tin in. Vui lòng tham khảo đại diện FASTJET về sản phẩm và ứng dụng. |

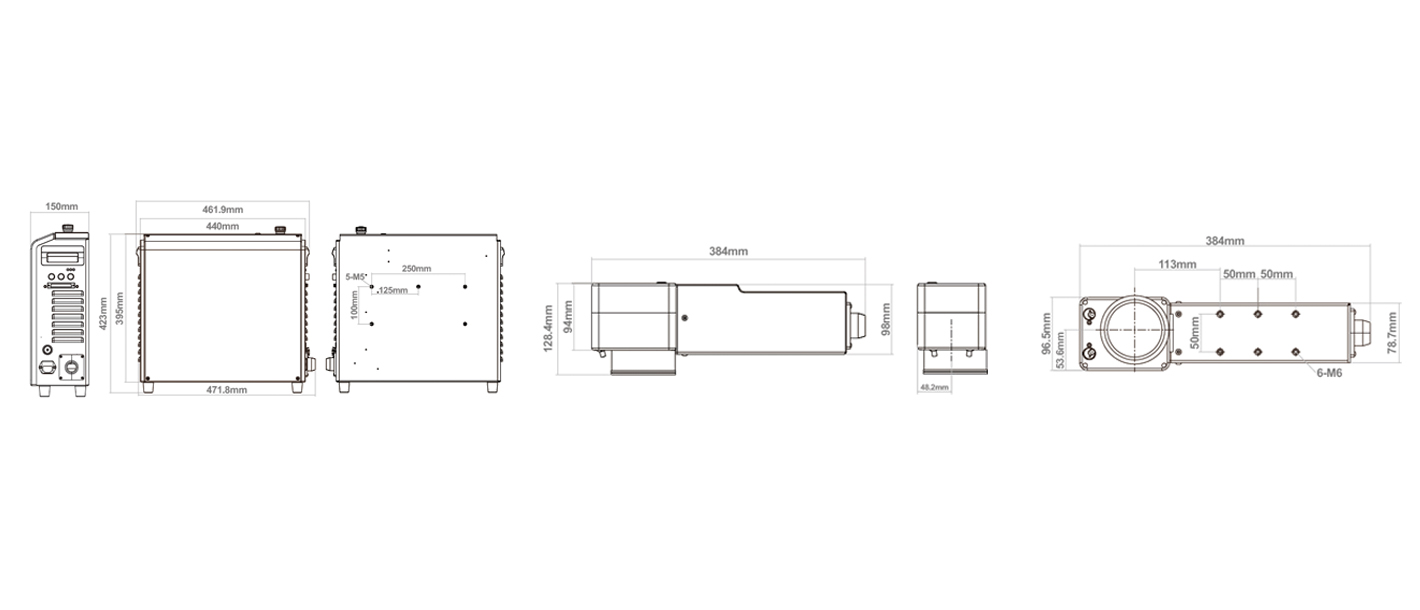

Kích thước sản phẩm (đơn vị: mm)
